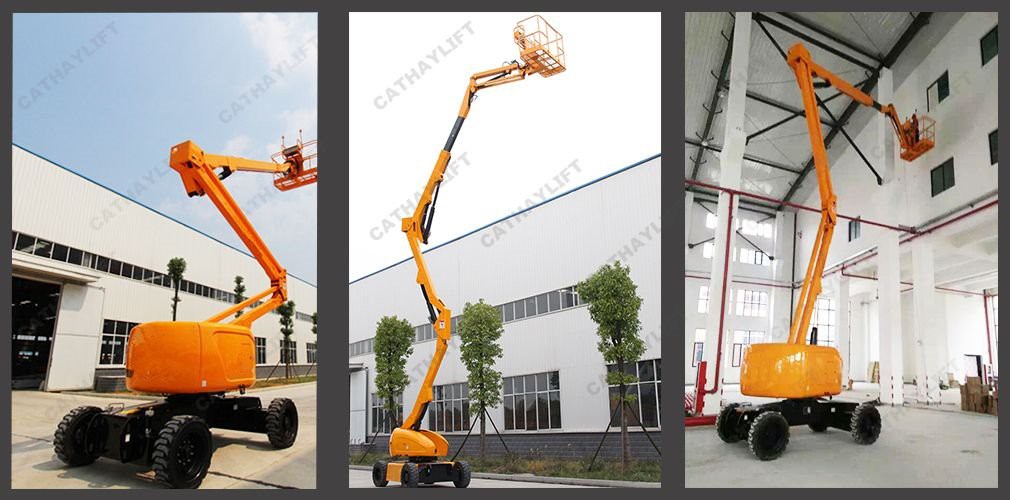

La nacelle élévatrice Electri Knuckle est un appareil de levage utilisé pour les travaux en haute altitude. Il peut franchir des obstacles et effectuer des travaux en haute altitude. Lorsque la plate-forme est soulevée dans n'importe quelle position, elle peut être utilisée en marchant. Il a une structure compacte et une direction flexible. Accès et zones de travail encombrées, unité d'alimentation de secours, réinitialisation de la plate-forme de travail utilisable, transport facile, peut être déplacé n'importe où, panneau de commande facile à identifier, protection de sécurité mécanique, électrique et hydraulique multiple, système d'intégration hydraulique et électrique intégré.
Modèle | CABL-10B | CABL-12B | CABL-14B | CABL-16B | CABL-18B | CABL-20B |
Hauteur de travail | 12 m | 14 m | 16.05 m | 17.8 m | 20 m | 21.9 m |
Hauteur de la plate-forme | 10 m | 12 m | 14.05 m | 15.8 m | 18 m | 19.9 m |
MaxHorizontaol Reach | 5.8 m | 8 m | 8.1 m | 10 m | 10.8 m | 12.3 m |
Capacité de levage | 200kg | 200kg | 230 kg | 230 kg | 230 kg | 230 kg |
Hauteur de passage | 4.78 m | 5 m | 7.6 m | 7.6 m | 9.2 m | 9.2 m |
Longueur (replié) Ⓓ | 4.35m | 5.3 m | 6.24 m | 7.9 m | 8.1 m | 9.2 m |
Largeur (replié) Ⓔ | 1.5m | 2 m | 1.75 m | 2 m | 2.38 m | 2.38 m |
Hauteur (replié) Ⓒ | 1.99 m | 2.05 m | 2 m | 2 m | 2.38 m | 2.34 m |
Empattement Ⓕ | 1.65 m | 2 m | 2 m | 2.2 m | 2.6 m | 2.6 m |
Garde au sol Ⓖ | 0.15 m | 0.2 m | 0.2 m | 0.2 m | 0.3 m | 0.3 m |
Mesure de plateforme | 1.1*0.65 m | 1.1*0.65 m | 1.53*0.76 m | 1.53*0.76 m | 1.53*0.76 m | 1.53*0.76 m |
Balancement de queue | 0.25 m | 0.13 m | 0 m | 0 m | 0.33 m | 0.33 m |
Capacité de grade | 25 pour cent | 25 pour cent | 30 pour cent | 30 pour cent | 25 pour cent | 25 pour cent |
Vitesse de déplacement (replié) | 3km/h | 3km/h | 5km/h | 5km/h | 5km/h | 5km/h |
Vitesse de déplacement (élevée) | 00,8 km/h | 00,8 km/h | 00,8 km/h | 00,8 km/h | 00,8 km/h | 00,8 km/h |
Pneu solide | Φ590*190 | Φ590*190 | 28×9-15 | 28×9-15 | 33×12-20 | 33×12-20 |
Rotation verticale de la flèche | 140 degrés | 140 degrés | 140 degrés | 140 degrés | 140 degrés | 140 degrés |
Balançoire de plateau tournant | ±80 degrés | ±80 degrés | ±80 degrés | ±80 degrés | ±80 degrés | ±80 degrés |
Rotation de la plateforme | 355 degrés | 355 degrés | 355 degrés | 355 degrés | 355 degrés | 355 degrés |
Mise à niveau de la plate-forme | Nivellement automatique | |||||
Poids total | 4800 kilogrammes | 5500 kilogrammes | 6270 kilogrammes | 6720 kilogrammes | 8080 kilogrammes | 8200 kilogrammes |
Tension de commande | 24 V CC | 24V CC | 24V CC | 24V CC | 24V CC | 24V CC |
Moteur électrique d'entraînement | 6,5 kW*2 | 6,5 kW*2 | 6,5 kW*2 | 6,5 kW*2 | 6,5 kW*2 | 6,5 kW*2 |
Moteur électrique de la pompe | 7.5kw | 7.5kw | 5 kW | 5 kW | 5 kW | 5 kW |
1*40'HQ | 1*40'HQ | 1*40'HQ | 1*40'HQ | 1*40'HQ | 1*40'HQ | 1*40'HQ |
Roue*Entraînement*Direction | 4WD*2WS / 4WD*4WS (WD : roues motrices, WS : roues directrices) | |||||
Caractéristiques et avantages :
1.Le bras de manivelle offre un positionnement multidirectionnel pour le haut, l'extérieur et l'envergure, vous permettant d'atteindre où vous voulez de différentes manières.
2.Configuration standard du dispositif de pesage à quatre barres ; protection contre les surcharges, dispositif de détection automatique de l'amplitude et de la hauteur de la plate-forme, contrôle automatique de la vitesse de déplacement de la flèche et de la vitesse de marche, dispositif de pesée de haute précision et autres mesures pour assurer la sécurité de l'opération et la douceur.
3,16 m ou moins et y compris le modèle électrique est très compact, peut passer par une petite ouverture de porte et peut fonctionner dans un petit espace.
4. Poignée de contrôle à grande échelle et système de contrôle de bus CAN et PLC, contrôle simple, précision de positionnement élevée, permettant aux utilisateurs de faire ce qu'ils veulent. Le boîtier de commande en acier inoxydable est doté d'un couvercle de boîtier scellé et d'un couvercle de boîtier pour protéger les composants électriques de l'humidité et des dommages.
5. Le système de marche fermé composé d'une pompe variable proportionnelle électrique et d'un moteur variable hydraulique et d'une vanne de distribution de débit peut répondre à une vitesse de déplacement plus élevée et à une vitesse de travail stable inférieure, à un rendement élevé et à une faible chaleur.
6. La tension AC380V/personnalisée peut être connectée à la plate-forme en fonction des besoins de l'utilisateur et le pipeline d'air comprimé peut être configuré pour répondre aux exigences de travail particulières de l'utilisateur.
Système de marche 7.Closed, régulation de vitesse pratique et large plage de régulation de vitesse; le système hydraulique de la flèche est un circuit à double tiroir, qui a une plus grande sécurité. Les composants hydrauliques sont de pures marques européennes et américaines.
8. La puissance des quatre roues motrices est forte et le degré d'escalade est important.
9. L'angle du bras volant varie de -55 degré à plus 75 degrés, de sorte que vous pouvez atteindre l'endroit que vous voulez sans passer par le bras principal.
10.Facile à entretenir et à réparer.
11. L'essieu oscillant peut détecter le terrain et l'atterrissage à quatre roues peut être assuré sur une route inégale sans réduire la force motrice.
12. La tige de piston du vérin est dotée de manchons de protection et la tête de la flèche est dotée de dispositifs anti-poussière.
13. La table a une plage de rotation de ± 80 degrés, ce qui rend votre travail plus flexible.
14. L'engrenage de sortie du réducteur rotatif est excentrique de 2,5 mm et le jeu de flanc peut être ajusté pour réduire l'angle de rotation libre de la flèche.
15. Empêchez la machine de bouger une fois que le panier de travail rencontre des obstacles.
16.Assurez-vous que la flèche se rétracte lorsque le moteur et la pompe à huile tombent en panne.
17. Le type de bras de manivelle électrique utilise la batterie comme source d'alimentation, avec un faible bruit et aucune émission. Il convient à l'intérieur et à certaines exigences particulières.
18.Fournissez une option permettant au groupe électrogène d'utiliser le générateur pour générer de l'électricité afin de charger la batterie. Il convient aux occasions où le travail sur le terrain ne peut pas être chargé à temps.
19. Le type électrique a une largeur et une hauteur plus petites (état de réception), ce qui convient mieux aux travaux en intérieur.
